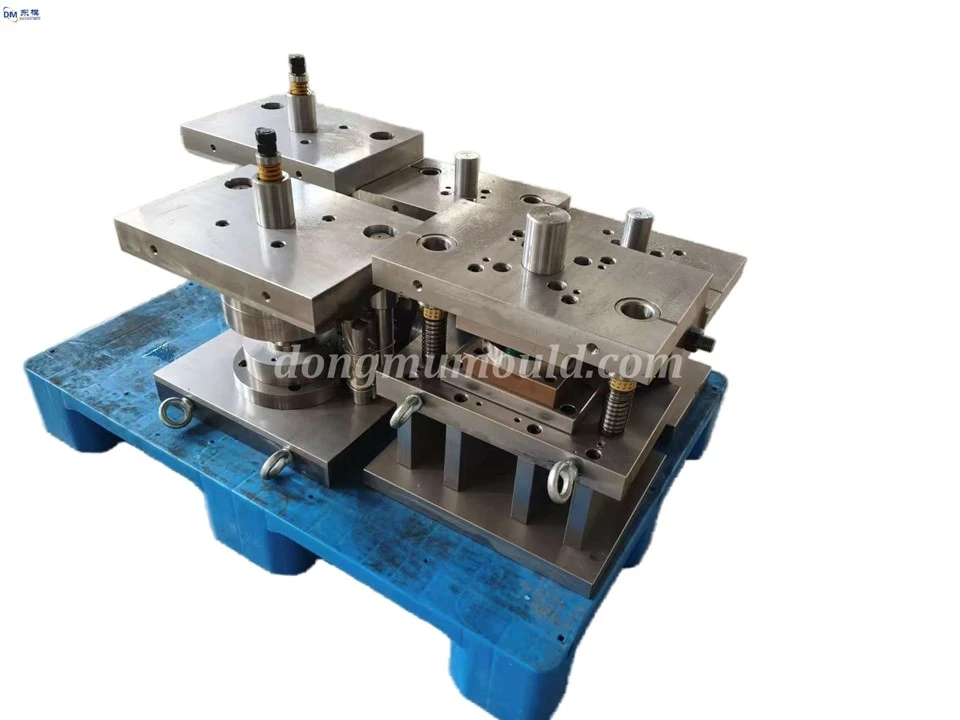

Hassas Metal Progresif Kalıp Damgalama Kalıpları, Derin Çekme Kalıpları ve Kalıp Aletleri

1 Giriş
Damgalama teknolojisi, yüksek verimlilik ve yüksek hassasiyet ile karakterize edilen otomotiv, ev aletleri ve havacılık endüstrilerinde yaygın olarak kullanılmaktadır. Giderek daha karmaşık hale gelen ürün yapılarıyla, tek-işlemli damgalama artık üretim taleplerini karşılayamıyor, bu da kompozit damgalama kalıplarının çok-işlemli ortak çalışmaya dayalı tasarımını ana akım yaklaşım haline getiriyor. Eş zamanlı olarak, süreç parametrelerinin damgalanması için gerçek-zamanlı izleme ve kapalı-döngü kontrol teknolojisinin tanıtılması süreç kararlılığını sağlayabilir, ürün tutarlılığını garanti edebilir ve gerçek üretimdeki parametre dalgalanmalarının neden olduğu yüksek kusur oranları sorununu çözebilir.

2 Kompozit Damgalama Kalıpları için Çok-Süreçli İşbirliğine Dayalı Tasarımın Önemi

Kompozit damgalama kalıpları, tek bir damgalama darbesinde kesme, şekillendirme ve bükme gibi birden fazla işlemi tamamlayabilir, tek işlemli kalıplara kıyasla üretim verimliliğini %40-%60 oranında artırabilir, iş parçası aktarım ve montaj süresini kısaltabilir ve işçilik maliyetlerini azaltabilir. Tasarım aşamasında, her prosesin hassas koordinasyonunun sağlanması, proses müdahalesinin ve maddi hasarın önlenmesi ve ürün boyutsal doğruluğunun sağlanması gerekmektedir. Çok prosesli işbirlikçi tasarım, her prosesin parametrelerinin koordine edilmesini, kalıp yapısının eşleştirilmesini, malzeme akış yollarının optimize edilmesini, kalıbın stres performansının değerlendirilmesini, genel kalıp stabilitesinin sağlanmasını ve kalıp ömrünün uzatılmasını gerektirir.

3. Damgalama İşlemi Parametreleri için Kapalı-Döngü Kontrol Teknolojisi

Kapalı-döngü kontrol teknolojisi, damgalama işlemi sırasında damgalama kuvveti, deformasyon ve kalıp sıcaklığı gibi temel parametreleri gerçek zamanlı olarak toplar. Sensörlere ve akıllı kontrol algoritmalarına dayanarak, damgalama koşullarını ayarlamak için geri bildirim sağlayarak proses parametrelerinin dinamik optimizasyonunu sağlar. Spesifik uygulama aşağıdaki gibidir:

- Algılama ve Veri Toplama: ±%1FS'ye eşit veya daha düşük doğruluğa sahip kuvvet sensörleri ve yer değiştirme sensörleri ve ±2 derece doğruluğa sahip sıcaklık sensörleri sırasıyla kalıp zımbasında, kalıp tutucusunda ve boşlukta seçilir ve takılır. Damgalama işlemi sırasındaki anahtar parametreler, verilerin gerçek zamanlı performansını sağlamak için 100Hz'den büyük veya ona eşit bir örnekleme frekansında gerçek zamanlı olarak toplanır.

- Veri Analizi ve Karar Katmanı: Toplanan verileri modellemek ve parametre dalgalanmalarını gerçek zamanlı olarak analiz etmek için makine öğrenimi algoritmaları kullanılır. Parametre sapması ±%5'i aştığında, anormal işleme eğilimlerini tahmin etmek ve kusurlu ürünlerin önceden üretilmesini önlemek için ayar talimatları otomatik olarak oluşturulur.

- Yürütme Kontrol Katmanı: Veri analizi sonuçlarına göre, damgalama presinin damgalama kuvveti (hata ±%5'ten az veya eşit), damgalama hızı (dakikada 50{{5}120 kez ayarlanabilir) ve kalıp açıklığı (0,01-0,05 mm arasında ayarlanabilir) ince parametre ayarı elde etmek ve proses stabilitesini sağlamak için otomatik olarak ayarlanır. Kapalı döngü kontrolünün benimsenmesinden sonra, damgalanmış parçaların boyut toleransı ±0,02 mm dahilinde stabilize edilir, yüzey pürüzlülüğü Ra 0,8μm'den az veya eşit, kalıp servis ömrü %30'dan fazla artar ve proses kararsızlığından kaynaklanan kusur oranı %80 azalır.
