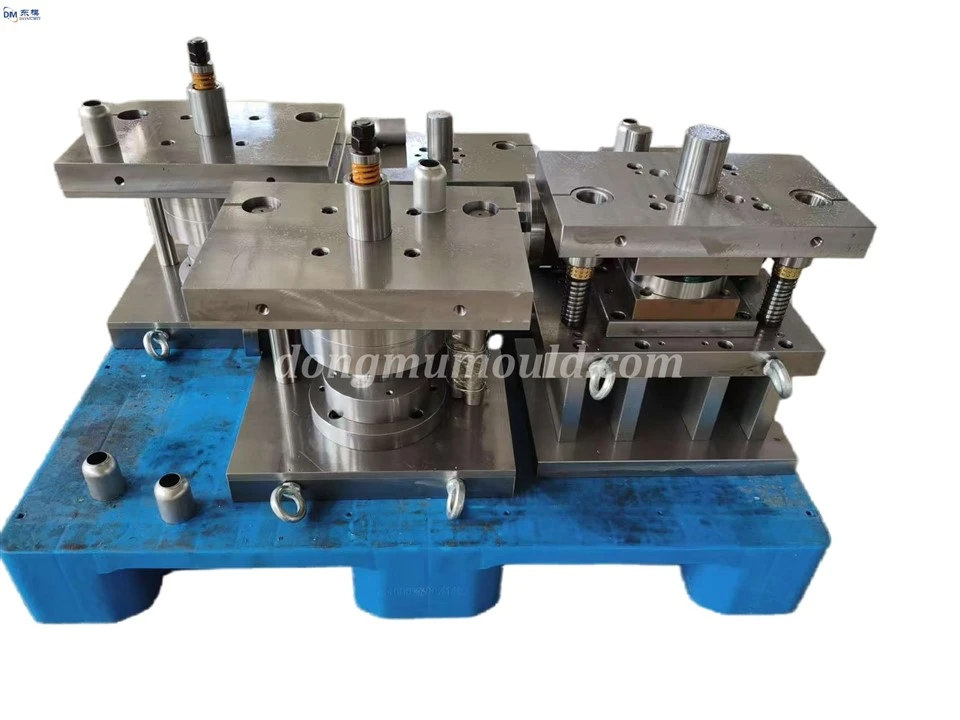

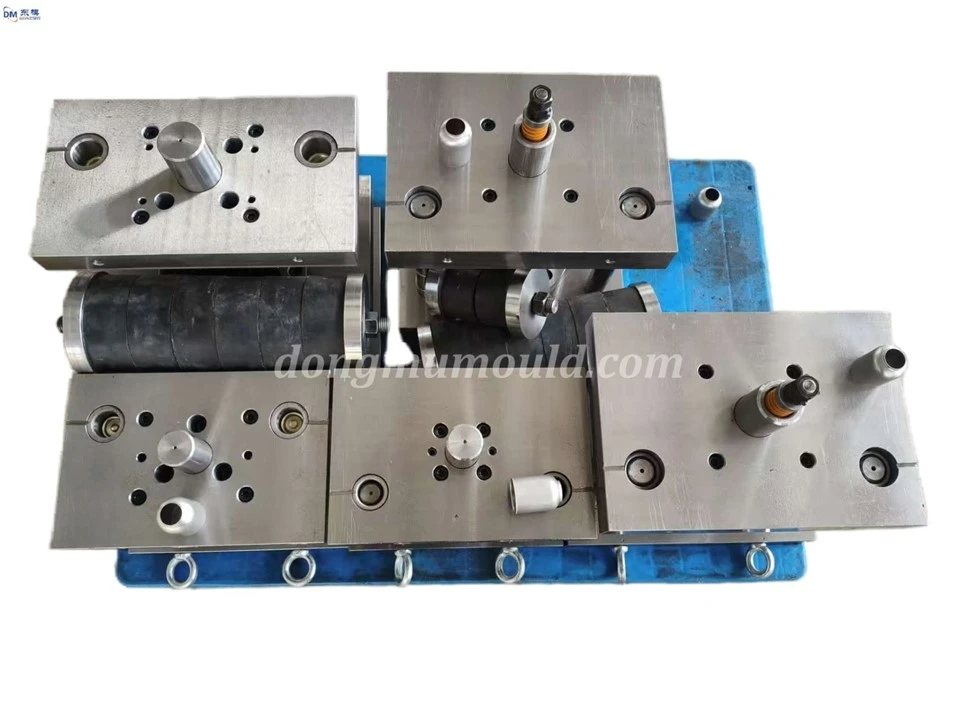

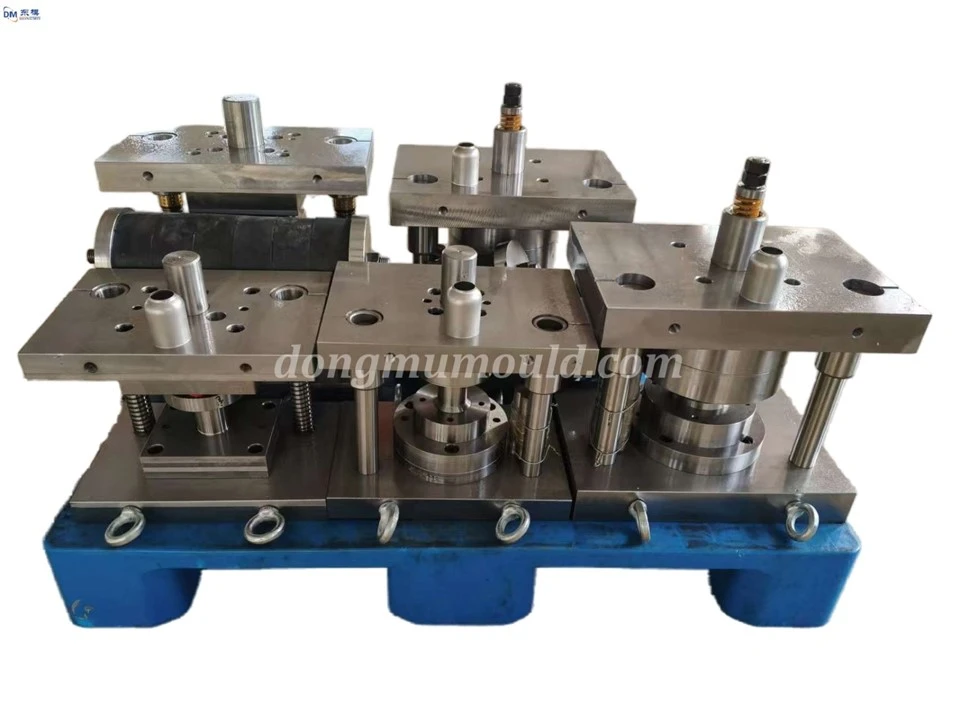

Açık-Tip Tek-Parça Derin-Çekme Metal Özel Hassas Aşamalı Damgalama Kalıplarının Tasarımı

Yüksek-hızlı damgalama kalıpları, otomotiv parçaları ve ev aletleri donanımının seri üretiminde yaygın olarak kullanılmaktadır ve damgalama frekansları dakikada 50-120 defaya ulaşmaktadır. Üretim süreçlerinin rasyonelliği ve operasyonel güvenilirlik, üretim verimliliğini, kalıp ömrünü ve üretim maliyetlerini doğrudan belirler. Pratik üretim deneyimine dayanan bu makale, tüm malzeme, işleme, montaj ve bakım sürecinden yüksek-hızlı damgalama kalıplarının üretim süreci için optimizasyon şemaları üzerinde durarak kalıp güvenilirliğini artırır ve yüksek-hacimli, yüksek verimli üretim ihtiyaçlarına uyum sağlar.

Malzeme seçimini ve ısıl işlem süreçlerini optimize etmek, yüksek-hızlı damgalama kalıplarının güvenilirliğini artırmanın temelini oluşturur. Yüksek-hızlı damgalama kalıpları uzun süreler boyunca yüksek-frekanslı darbelere ve sürtünme yüklerine maruz kalır. Temel bileşenler H13, SKD11 ve DC53 gibi yüksek-mukavemetli, aşınmaya{{6} dirençli alaşımlı çeliklerden yapılmıştır. Gelen ham maddeler, kalıntıları, çatlakları ve diğer kusurları gidermek için kusur tespitinden geçmelidir. Vakumla söndürme, derin kriyojenik işlem ve düşük sıcaklıkta temperlemeyi birleştiren kompozit bir ısıl işlem süreci kullanılır. Söndürme sıcaklığı 1050-1080 derecede kontrol edilir, 2-3 saat tutulur ve temperleme sıcaklığı 200-220 derece olup parçaların sertliği HRC58-62'de stabilize edilir. Bu, sertliği ve tokluğu dengeleyerek darbe sonucu kırılma ve kalıptaki aşınma riskini azaltır.

Gelişmiş işleme teknolojilerinin uygulanması, üretim sürecinin optimize edilmesinde önemli bir faktördür. Kalıp zımbaları, kalıplar, kılavuz sütunlar ve kılavuz manşonlar gibi önemli parçaları işlemek için yüksek-hassas beş-eksenli CNC işleme merkezleri, hassas silindirik taşlama makineleri ve yavaş telli EDM ekipmanı kullanılır. Boyutsal doğruluk ±0,005 mm, geometrik tolerans 0,003 mm'den az veya eşit ve yüzey pürüzlülüğü Ra 0,025 μm'den az veya eşit olarak kontrol edilir. CAD/CAM sisteminin kullanıma sunulması kalıp yapısı tasarımını, takım yolu programlamayı ve işleme simülasyonunu entegre ederek tasarım rasyonelliğini optimize eder, işleme hatalarını azaltır, kalıp üretim döngüsünü %20-%30 oranında kısaltır ve işleme verimliliğini artırır.
