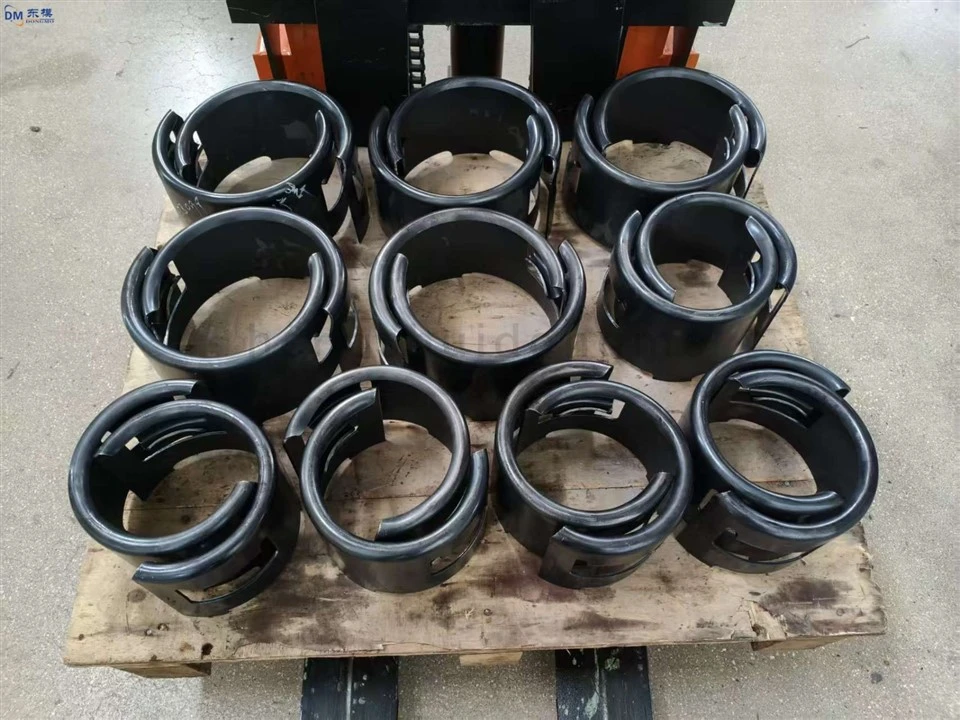

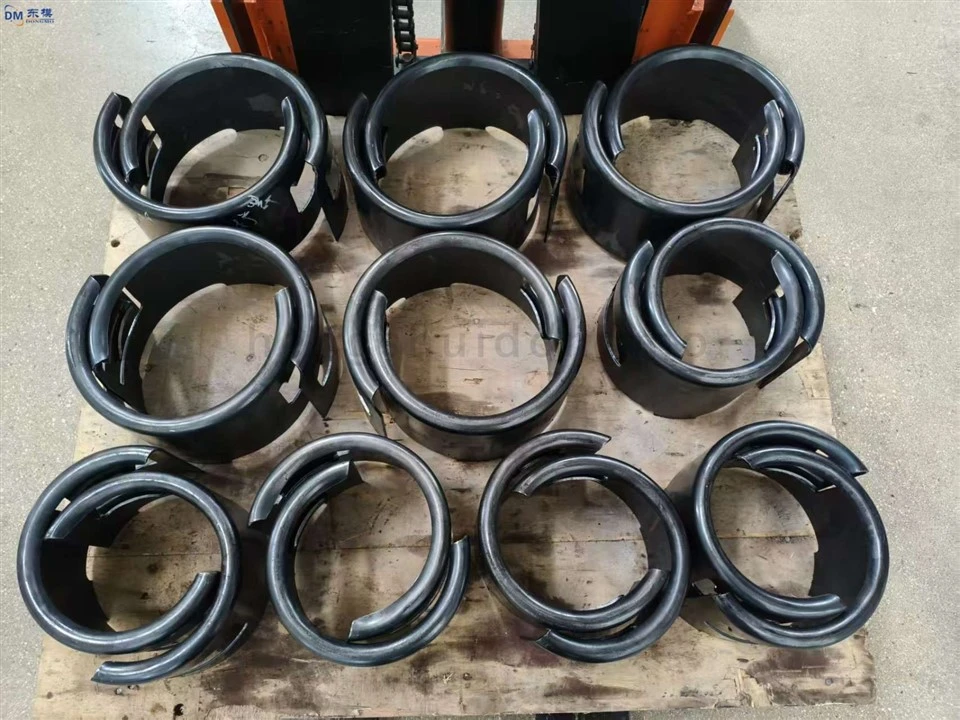

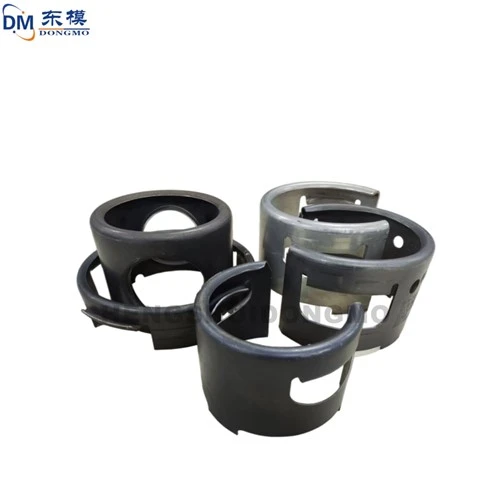

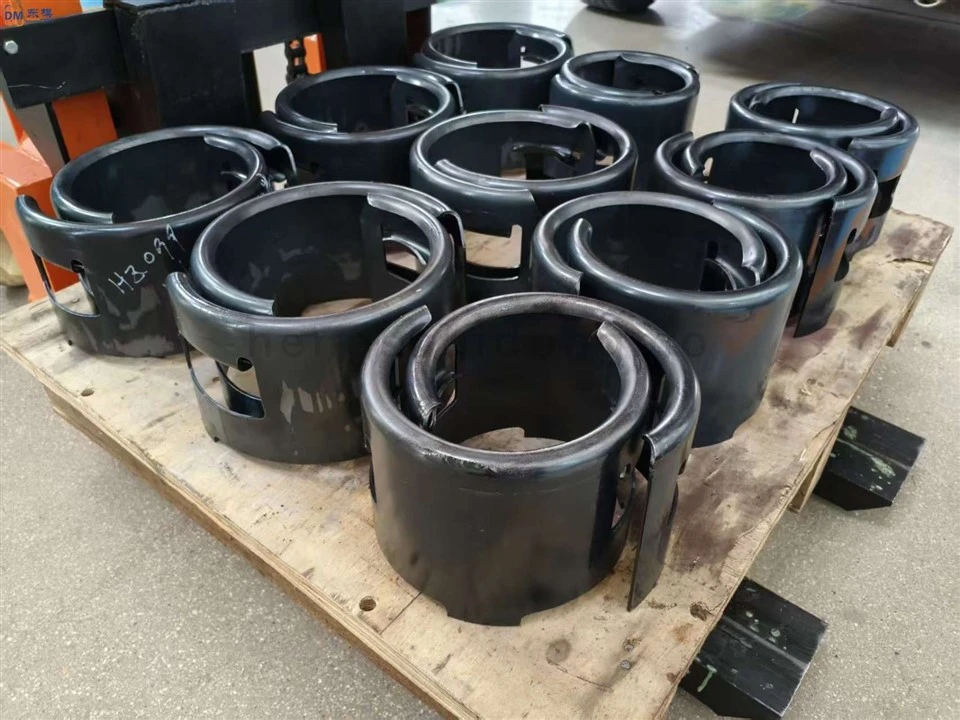

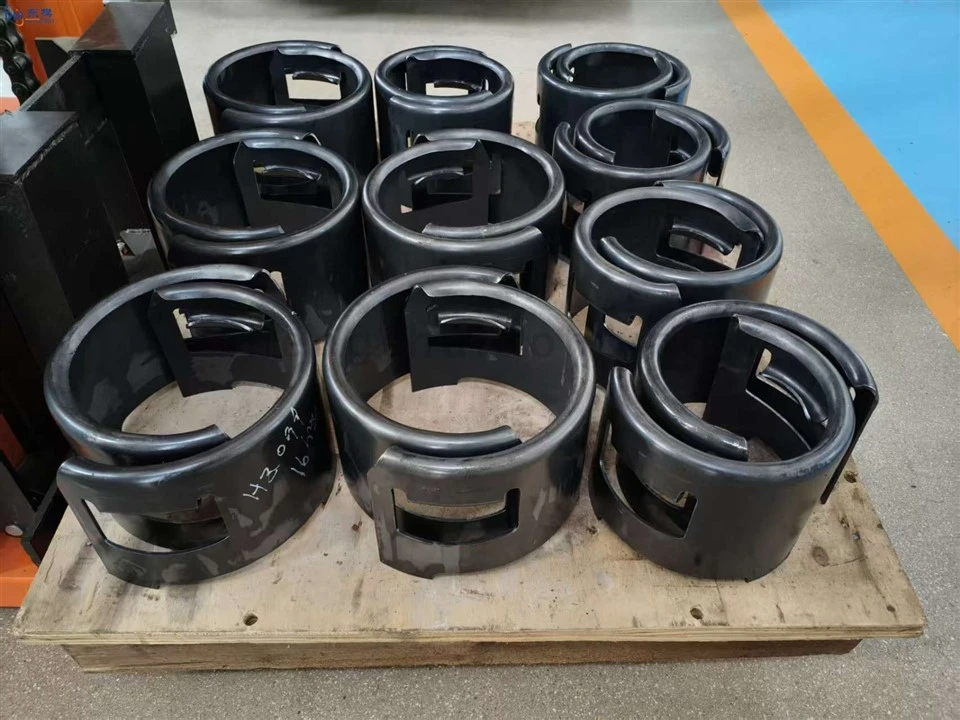

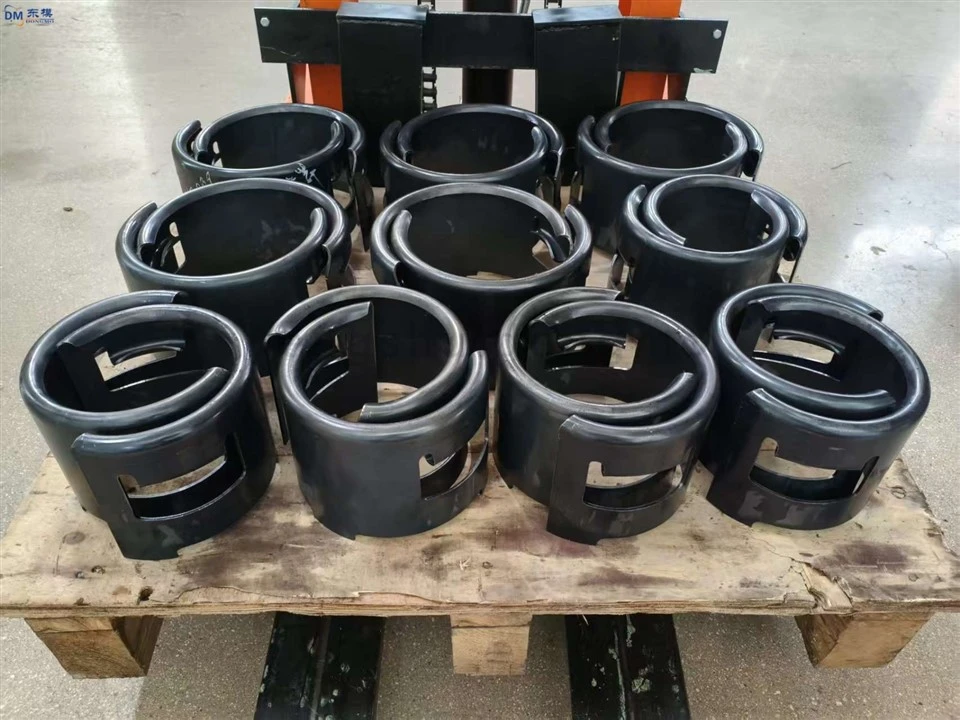

LPG Çelik Silindir Derin Çekme ve Derin Damgalama Kalıpları; Metal Kulplar; Taban Damgalama Parçaları

I. Takım Tezgahı Koordinat Sistemi: İşleme için "Referans Koordinat Sistemi"
Takım tezgahı koordinat sistemi, işlemedeki en temel ve temel koordinat sistemidir. Tanımı kesinlikle uluslararası standartlara uygundur ve temel prensip "sabit bir iş parçasına göre takım hareketi"dir. Birleşik koordinat ekseni yönleri ve başlangıç ​​ayarları aracılığıyla, takım tezgahı hareketi için bir referans çerçevesi sağlar.

Mantıksal olarak, takım tezgahı koordinat sistemi sağ-elli Kartezyen koordinat sistemini kullanır. Z-ekseni, takım tezgahı iş mili ekseninin yönüdür; pozitif yönü iş parçasından uzağa bakar ve takım ile iş parçası arasında net ve kontrol edilebilir bir göreceli konum sağlar. X-ekseni, iş parçası sıkıştırma düzlemi içinde yer alan Z-eksenine diktir ve iş parçasının radyal yönüne paraleldir; pozitif yönü de iş parçasından uzaklaşma ilkesini izler. Y-ekseni sağ-el kuralıyla belirlenir ve X ve Z eksenleriyle tam bir üç-boyutlu koordinat sistemi oluşturur. Takım tezgahının orijini olarak da bilinen takım tezgahı koordinat sisteminin orijini, takım tezgahı üreticisi tarafından belirlenen sabit bir noktadır. Tipik olarak takım tezgahının her bir koordinat ekseninin pozitif sınır konumlarında bulunur. Bu orijin, takım tezgahının tüm hareket koordinatları için referans görevi görür. İş parçasının nasıl sıkıştırıldığına bakılmaksızın, takım tezgahının hareket komutlarının tümü bu orijine referanslıdır ve temel olarak işleme koordinatlarının tutarlılığı sağlanır.

İşleme uygulamasında, takım tezgahı koordinat sisteminin tanımı, takım tezgahının hareket doğruluğunu doğrudan belirler. Operatör takım tezgahını çalıştırdığında, takım tezgahı otomatik olarak başlangıç ​​noktasına dönerek koordinat referans kalibrasyonunu tamamlar. Sonraki tüm takım hareketleri ve iş parçası beslemeleri, esas olarak takım tezgahı koordinat sistemi altında, tanımlanmış koordinat ekseni yönlerine ve orijine dayalı olarak hassas konum kontrolü gerçekleştirilerek gerçekleştirilir. Bu, işleme referansı olarak takım tezgahı koordinat sisteminin çekirdek konumunu doğrular; kesin tanımı, yüksek-hassas işleme elde etmenin bir ön koşuludur.

II. İş Parçası Koordinat Sistemi: İşleme İhtiyaçlarına Uygun "Özel Koordinat Sistemi"

Takım tezgahı koordinat sistemi global referans ise, iş parçası koordinat sistemi belirli bir iş parçası için "özelleştirilmiş bir koordinat sistemidir". Temel tanımı, iş parçasının bağlama konumu ve işleme özelliklerine dayalı olarak iş parçasının referans olduğu bir koordinat sistemi kurulmasında ve işleme talimatlarının gerçek operasyonel ihtiyaçlarla daha uyumlu hale getirilmesinde yatmaktadır.

İş parçası koordinat sistemini tanımlamanın anahtarı, başlangıç ​​noktasının ayarlanmasıdır. Bu orijin, iş parçası orijini veya programlama orijini olarak adlandırılır ve genellikle programcı tarafından iş parçasının geometrik özelliklerine, bağlama yöntemine ve işleme kolaylığına göre belirlenir. Örneğin, şaft parçaları işlenirken iş parçasının başlangıç ​​noktası çoğunlukla şaftın uç yüzünün merkezine ayarlanır; Plaka parçalarını işlerken genellikle bir köşe noktasına veya simetri merkezine ayarlanır. İş parçası koordinat sisteminin koordinat eksenleri, sağ-Kartezyen koordinat sistemi kurallarına uygun olarak takım tezgahı koordinat sistemiyle tutarlıdır, ancak başlangıç ​​noktasının konumu gerçek iş parçasına göre ayarlanabilir. Bu esneklik, iş parçası koordinat sisteminin farklı iş parçalarının işleme ihtiyaçlarına doğru bir şekilde uyum sağlamasına olanak tanıyarak, farklı iş parçası bağlama konumları nedeniyle programı tekrar tekrar değiştirme zahmetinden kaçınır.
