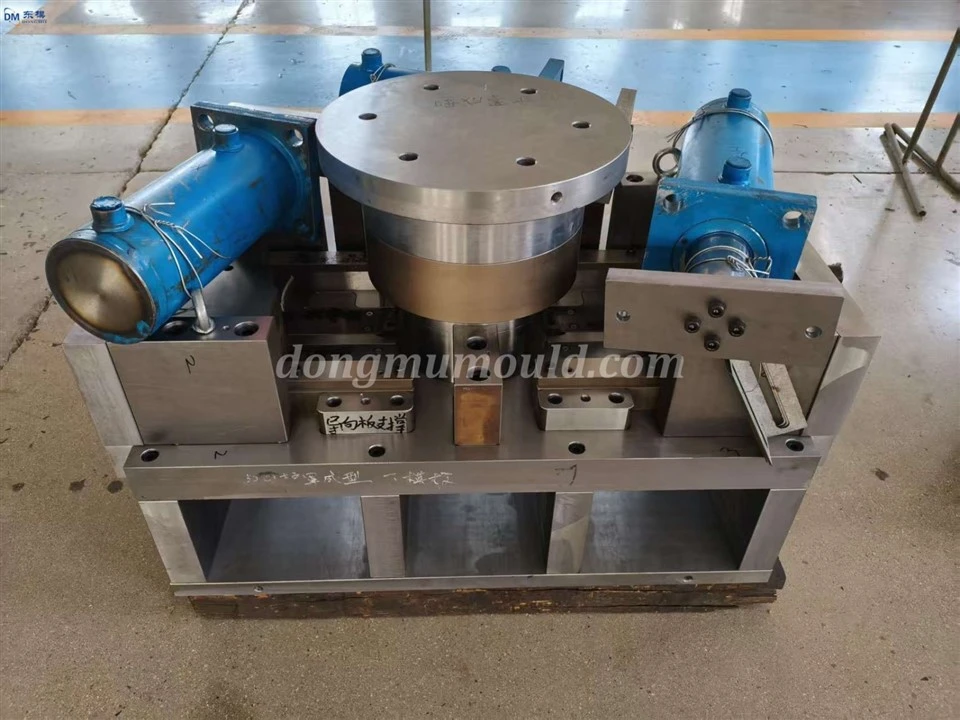

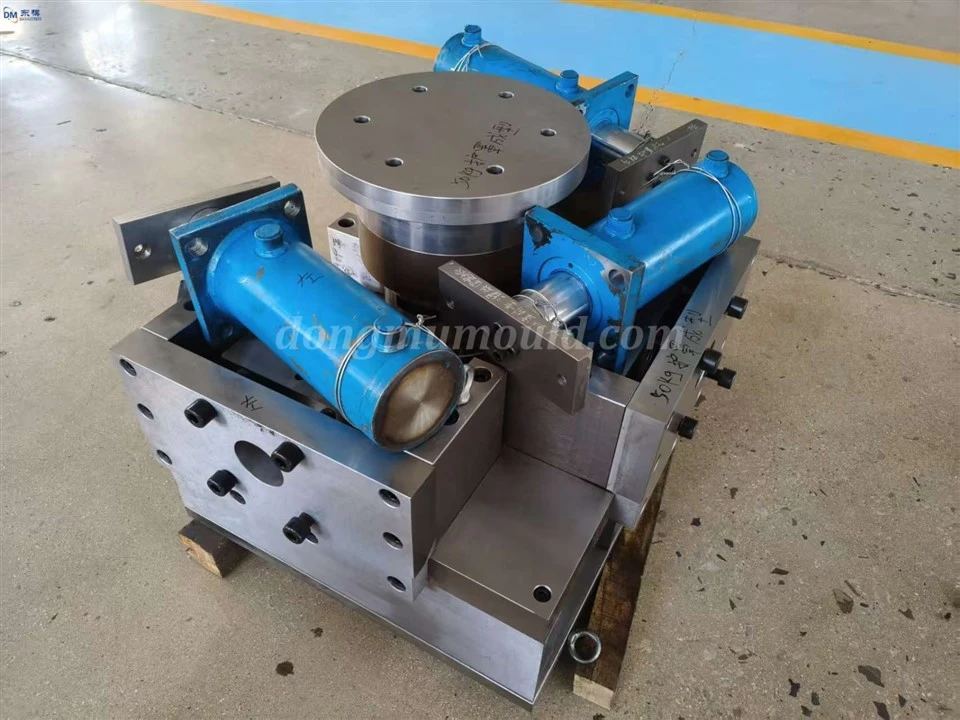

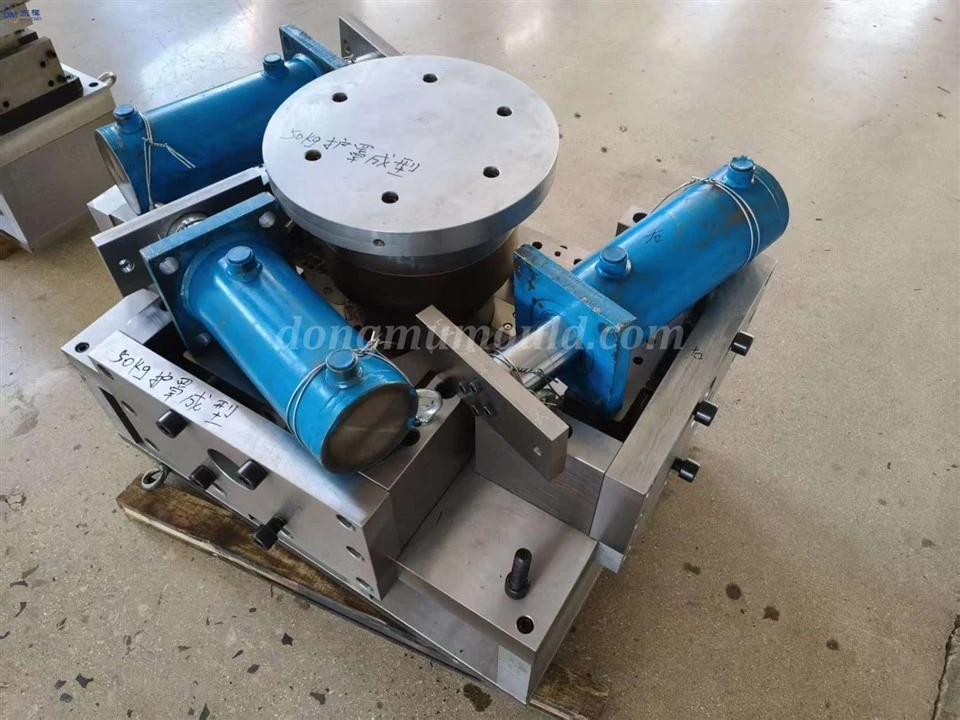

LPG Silindir Endüstriyel Taban Halkası Hassas Metal Damgalama Kalıbı, Delme Kalıbı

I. Giriş Yüksek-mukavemetli çelik, imalatta giderek daha yaygın bir şekilde kullanılmakta ve damgalama kalıplarında aşınma direnci ve mukavemet gereksinimlerini önemli ölçüde artırmaktadır. SKD11 kalıp çeliği, mükemmel sertliği ve tokluğu nedeniyle, yüksek-mukavemetli çelik damgalama kalıpları için tercih edilen malzemedir. Gerçek üretimde zımbaların ve kalıpların kesici kenarları kırılmaya eğilimlidir ve SKD11 malzemesinin aşınma direnci yetersizdir. Son teknoloji yapının optimize edilmesi ve SKD11 malzeme sürecinin güçlendirilmesi, bu sorunları çözmenin ve üretim verimliliğini artırmanın anahtarıdır.

II. Yüksek-Çelik Damgalama Kalıplarında Son Teknoloji Yapının Optimizasyonu

1. Kesici Kenar Geometrisinin Optimizasyonu: Optimum kesici kenar parametrelerini belirlemek amacıyla delme işlemini simüle etmek için sonlu elemanlar analizi (FEA) kullanıldı. Yüksek-mukavemetli çeliği zımbalarken kesme kenarı açısı 8 derece -12 dereceye, pah 0,2-0,5 mm'ye ve dolgu yarıçapı, delme kuvvetini dağıtmak, yerel gerilim konsantrasyonunu azaltmak, kesme kenarındaki çentiklenmeyi önlemek ve damgalanmış parçaların çapaksız bir yüzeye sahip olmasını ve gerekli pürüzsüzlüğü karşılamasını sağlamak için 0,1-0,3 mm'ye ayarlandı.

2. Çok Fonksiyonlu Kompozit Keskin Kenar Tasarımı: Damgalama prosesinin gerekliliklerine dayanarak kesme, çizim ve düzeltme fonksiyonlarını birleştiren kompozit bir kesici kenar yapısı tasarlanarak birden fazla proses adımına olan ihtiyaç ortadan kaldırılır ve işlem doğruluğu ve üretim verimliliği artırılır. Kompozit kesici kenar, malzeme akış yolunu optimize etmek, çapak oluşumunu azaltmak ve damgalı parçaların boyut toleransının ±0,02 mm dahilinde kontrol edilmesini sağlamak için kademeli bir yapıya sahiptir.

III. SKD11 Malzeme Güçlendirme Prosesi

1. Hassas Isıl İşlem Süreci: SKD11 kalıp çeliği vakumlu ısıl işleme tabi tutulur. Söndürme sıcaklığı 1020-1050 derecede kontrol edilir, 2-3 saat tutulur, yağ soğutması kullanılarak 150 derecenin altına soğutulur ve daha sonra 200-220 derecelik düşük sıcaklıkta 4-6 saat boyunca temperlenerek HRC58-62 sertliğinde, sertlik ve tokluğu dengeleyen ve kalıp deformasyonu ve oksidasyonu önleyen düzgün bir martensitik yapı elde edilir.

2. Yüzey Güçlendirme İşlemi: 500-550 derece sıcaklıkta 8-12 saat süreyle gaz nitrürleme işlemi uygulanarak 0,15-0,3 mm kalınlığında nitrürlenmiş katman oluşturulur. Bu, yüzey sertliğini HV800 veya daha yükseğe çıkararak damgalama sırasında kenar aşınmasını azaltır. Yüksek hassasiyetli kalıplar için, kalıp ile yüksek mukavemetli çelik arasındaki sürtünme katsayısını azaltmak, üretim stabilitesini artırmak ve çizilmeleri önlemek için 0,005-0,01 mm kalınlığında bir DLC kaplama uygulanır.

3. Lazer Söndürme ve Ultrasonik Titreşim Teknolojisi: Lazer söndürme teknolojisi, kesici kenarın lokal olarak güçlendirilmesi için kullanılır. Lazer gücü 1000-1500W'tır ve tarama hızı 5-10mm/s olup kesici kenarın yerel sertliğini HRC62-65'e yükseltir. Sertlik dağılımının hassas kontrolü, kenarın aşınma direncini önemli ölçüde artırır. Ultrasonik titreşim destekli işleme sırasında titreşim frekansı 20-40kHz olup, işleme stresini azaltır, kesici kenarın yüzey pürüzlülüğünü iyileştirir ve işleme çatlaklarını önler.
