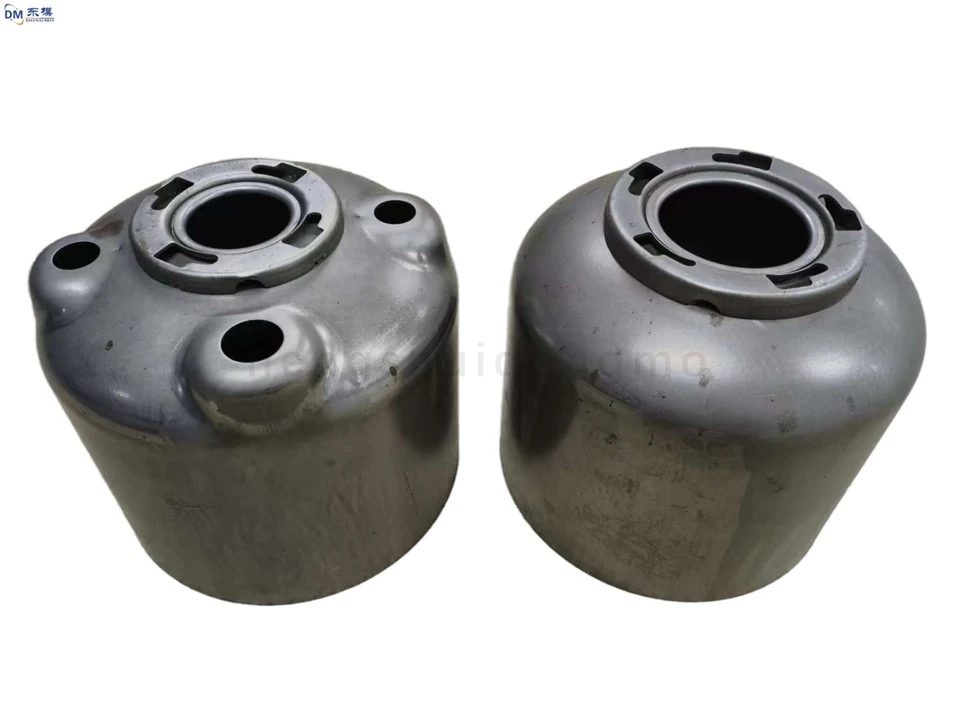

Kafa Germe Kalıbı, Çok- İstasyonlu Germe Kalıbı

Damgalama kalıbı tasarım süreci titiz ve sistematiktir. İlk olarak ürün analizi, damgalanmış parçaların şekli, boyutları, tolerans gereklilikleri ve malzeme özellikleri gibi temel bilgilerin açıklığa kavuşturulması açısından çok önemlidir. Bu adım, bir binanın planını oluşturmaya benzer ve sonraki tasarım için kesin bir temel sağlar. Tasarımcılar, ürün gereksinimlerinin ayrıntılı bir analizi yoluyla, kalıbın temel yapısal formunu belirleyebilir (örneğin, tek işlemli bir kalıp mı yoksa bileşik bir kalıp mı, bir kesme kalıbı mı yoksa bir çekme kalıbı mı olduğu gibi) ve böylece tüm kalıp tasarımı için sağlam bir temel oluşturabilir.

Daha sonra süreç planlama aşaması gelir. Ürün özelliklerine ve üretim hacmine göre kesme, bükme, çekme ve şekillendirme gibi uygun damgalama işlemleri seçilir ve işlem sırası rasyonel olarak düzenlenir. Bu, malzeme deformasyon özellikleri, kalıp üretim zorluğu, ekipman yetenekleri ve üretim maliyetleri gibi çeşitli faktörlerin kapsamlı bir şekilde değerlendirilmesini gerektirir. Bilimsel açıdan sağlam bir süreç planı yalnızca ürün kalitesini sağlamakla kalmaz, aynı zamanda üretim verimliliğini etkili bir şekilde artırır ve üretim maliyetlerini azaltır. Örneğin, karmaşık şekillere ve yüksek hassasiyet gereksinimlerine sahip damgalanmış parçalar için, bunları kademeli olarak oluşturmak ve her parçanın boyutsal doğruluğunu ve yüzey kalitesini sağlamak için birden fazla prosese ihtiyaç duyulabilir. Seri- üretilen ürünler için süreç mümkün olduğunca basitleştirilmeli, süreç sayısı azaltılmalı ve üretim verimliliği artırılmalıdır.

Kalıp yapısı tasarımı tüm süreçte çok önemli bir adımdır. Tasarımcıların zımba, kalıp, ham tutucu ve sıyırma plakası da dahil olmak üzere kalıbın her bileşenini süreç planına göre ayrıntılı olarak tasarlaması gerekir. Tasarım süreci sırasında kalıbın yüksek basınç altında deformasyon veya hasar olmadan stabil çalışabilmesini sağlamak için kalıp mukavemeti, sağlamlık, aşınma direnci ve yönlendirme doğruluğu gibi faktörler tamamen dikkate alınmalıdır. Aynı zamanda kalıp imalatını ve sonraki bakımı kolaylaştırmak için kalıbın işlenebilirliği ve birleştirilebilirliği vurgulanmalıdır. Örneğin, iyi- tasarlanmış bir ayırma yüzeyi ve kalıptan çıkarma mekanizması, damgalanmış parçaların kalıptan düzgün bir şekilde çıkarılmasını sağlayarak yırtılma veya sıkışmayı önleyebilir; Kalıbın yönlendirme cihazının optimize edilmesi, kalıbın kapanma doğruluğunu iyileştirerek damgalı parçaların boyutsal ve konumsal doğruluğunu garanti edebilir.

Ön tasarım tamamlandıktan sonra kalıp simülasyon analizi ve doğrulaması yapılması gerekmektedir. Kalıpların gerilim dağılımını, deformasyonunu ve hareket sürecini simüle etmek ve analiz etmek için gelişmiş bilgisayar-destekli mühendislik (CAE) teknolojisi kullanılarak tasarım sorunlarının zamanında tanımlanmasına ve optimize edilmesine olanak sağlanır. Simülasyon analizi, kalıp geliştirme döngülerini önemli ölçüde kısaltır, deneme kalıplama maliyetlerini azaltır ve kalıp tasarımının başarı oranını artırır. Örneğin, sonlu eleman analiz yazılımı, temel kalıp bileşenlerinin gücünü kontrol etmek, fiili üretim sırasındaki deformasyonlarını tahmin etmek ve analiz sonuçlarına göre kalıp yapısını optimize ederek kalıbın güvenliğini ve güvenilirliğini sağlamak için kullanılabilir.

Kalıp imalatından sonra sıkı deneme kalıplama ve hata ayıklama gereklidir. Deneme kalıplama sırasında, damgalanmış parçaların kalitesinin yakından izlenmesi, boyutsal sapmaların, yüzey kusurlarının, çapakların ve diğer sorunların kontrol edilmesi çok önemlidir. Kalıp parametreleri, ürün tasarım gereksinimleri karşılanıncaya kadar derhal ayarlanır. Eş zamanlı olarak, sonraki üretim için referans sağlamak üzere üretim verimliliği ve kalıp ömrü gibi kalıp performansının kapsamlı bir değerlendirmesi yapılır.
